HFR

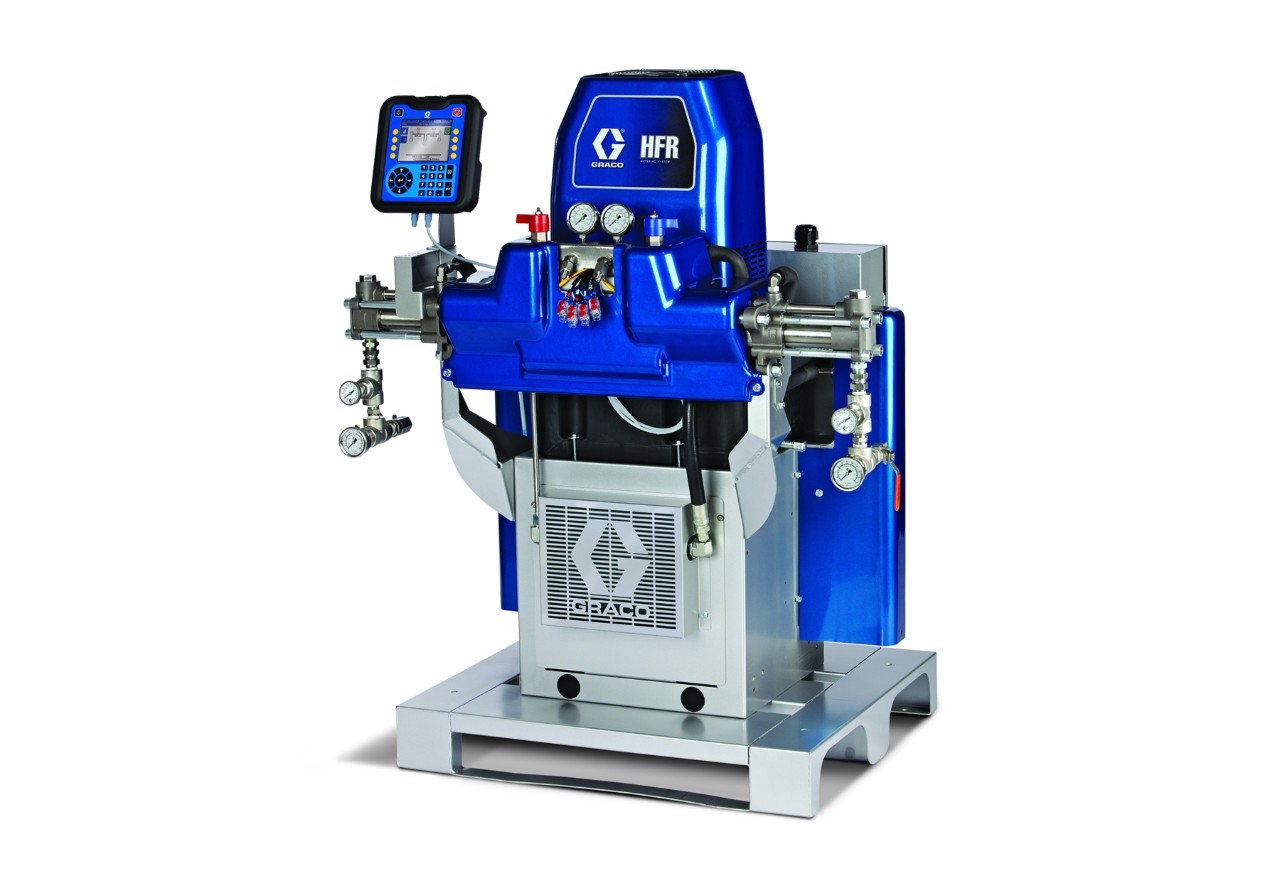

Sistema di dosaggio HFR per sigillanti e collanti
Sistema a rapporto fisso idraulico per collanti, silicone e resine epossidiche bicomponente
Ideato per essere flessibile, il sistema di dosaggio HFR Graco gestisce materiali bicomponente, quali resine epossidiche, silicone, resine e così via. Grazie alla sua accuratezza e ripetibilità, HFR Graco consente di raggiungere un rapporto e un volume specifici, sia la prima volta sia tutte quelle successive. Ridurrete gli scarti e le rilavorazioni con un'erogazione accurata con il rapporto corretto.
Configurate i componenti essenziali per la vostra applicazione
- Selezionate tutto ciò che vi serve per il vostro materiale e la vostra applicazione – niente di più, niente di meno
- Tempi di approvvigionamento più rapidi – le soluzioni di apparecchiature configurate vengono consegnate più velocemente rispetto a una soluzione su misura
- Manutenzione più semplice con pezzi standard
- Grazie alla rete di distribuzione globale Graco, l'assistenza è sempre a vostra disposizione quando è necessario
FUNZIONI:
- Un'erogazione precisa con il rapporto corretto riduce lo spreco di materiali per un maggior profitto
- Più tecnologia con meno spese
- Completamente configurabile
- Memorizza 100 dimensioni di getto e cinque sequenze da 20 posizioni ciascuna
- Le dimensioni compatte consentono di risparmiare spazio nell’impianto
- I controlli intuitivi e facili da usare semplificano la formazione
- L'USB integrata consente di scaricare i dati del processo su un’unità flash per ulteriori analisi
Specifiche Tecniche:
HFR |
|
Maximum Fluid Working Pressure |
207 bar, 20.7 MPa |
Maximum Fluid Temperature |
88°C |
Fluid Inlet Feed Pressure Range |
3.5 bar, 0.35 MPa to 17.5 bar, 1.75 MPa |
Fluid Inlets |
|
Component A (Red) |
1/2 npt(f) |
Component B (Blue) |
3/4 npt(f) |
Fluid Outlets |
|
Component A (Red) |
#8 (1/2 in.) JIC (3/4-16 unf), with #5 (5/16 in.) JIC adapter |
Component B (Blue) |
#10 (5/8 in.) JIC (7/8-14 unf), with #6 (3/8 in.) JIC adapter |
Fluid Circulation Ports |
1/4 npsm(m), with plastic tubing, 17.5 bar, 1.75 MPa maximum |
Line Voltage Requirement |
230V / 1 phase and 230V / 3 phase Models: 195-264V, 50/60 Hz400V / 3 phase: 360-440V, 50/60 Hz |
Amperage Requirement |
See Models in instruction manual 313997 |
Sound Power |
93 dB |
Heater Power |
|
A (Red) and B (Blue) heaters total, no hose, Heated HFR Models only |
12kW |
Hydraulic reservoir capacity |
34 liters |
Recommended hydraulic fluid |
Citgo A/W Hydraulic Oil, ISO Grade 46 |
Weight |
|
Units with 12 kW Heaters |
394 kg |
Units without heaters |
288 kg |
Wettet Parts |
Aluminum, stainless steel, zinc-plated carbon steel, brass, carbide, chrome, fluoroelastomer, PTFE, ultra-high molecular weight polyethylene, chemically resistant o-rings |
Materiali:
Sigillanti – sigillanti e adesivi espossidici – siliconi – adesivi – adesivi a base di elastomeri - urethanes
